在PCB設計中，過孔（Via）錯開焊盤位置（即避免過孔直接放置在焊盤上）是出于電氣性能、工藝可靠性及信號完整性的綜合考量，具體原因如下：

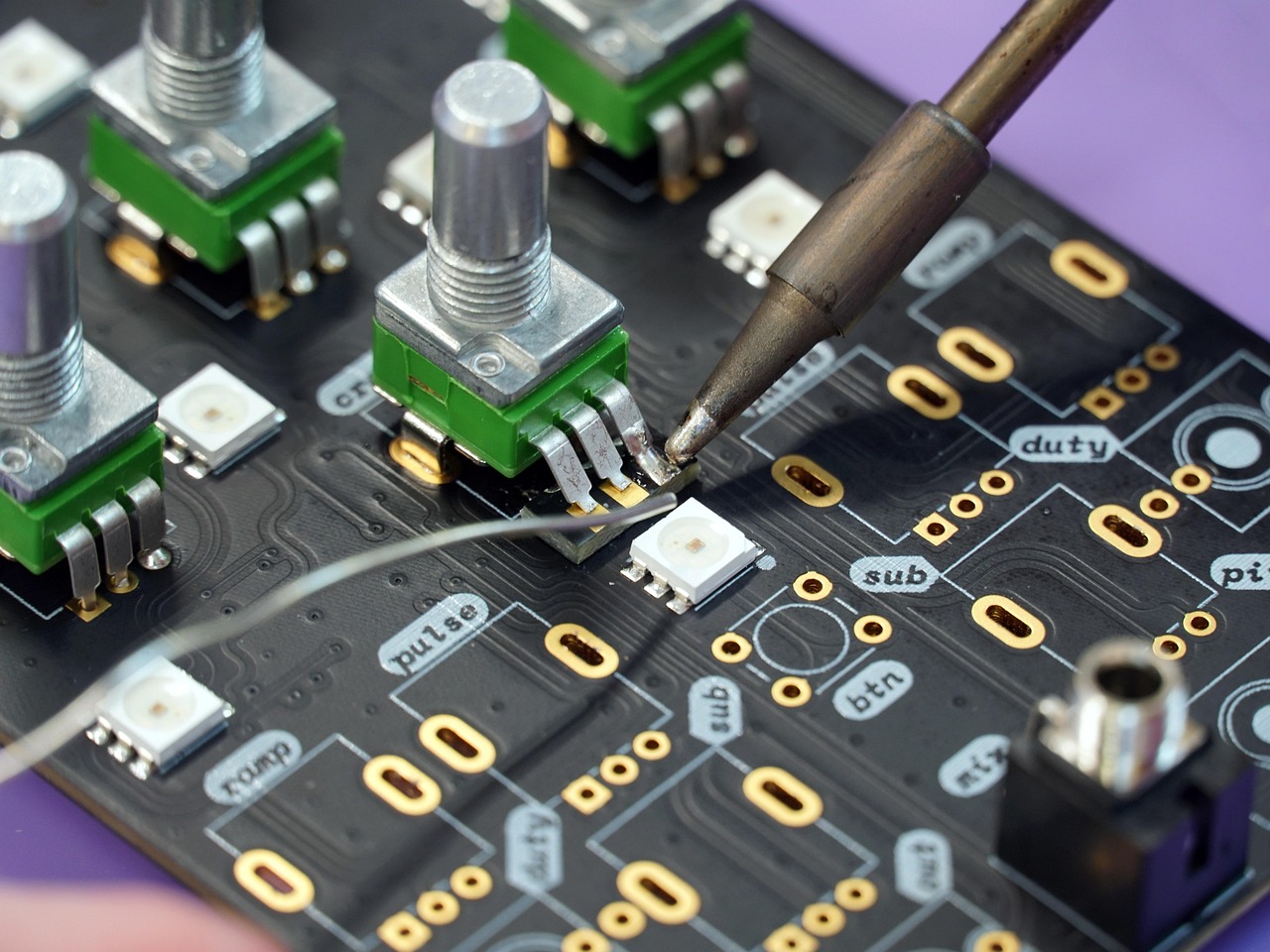

1. 防止焊料流失，確保焊接質量

• 焊盤作用：焊盤是元件引腳與PCB銅箔連接的物理和電氣接口，焊接時需要足夠的焊料形成可靠的機械和電氣連接。

• 過孔影響：若過孔直接位于焊盤上，焊接時熔融的焊料可能通過過孔的孔壁或孔內鍍層流失到PCB另一側（如內層或背面），導致焊盤焊料不足，出現虛焊、冷焊或焊接強度下降等問題。

• 解決方案：錯開過孔位置，確保焊盤區域完整，焊料能充分填充并形成可靠的焊點。

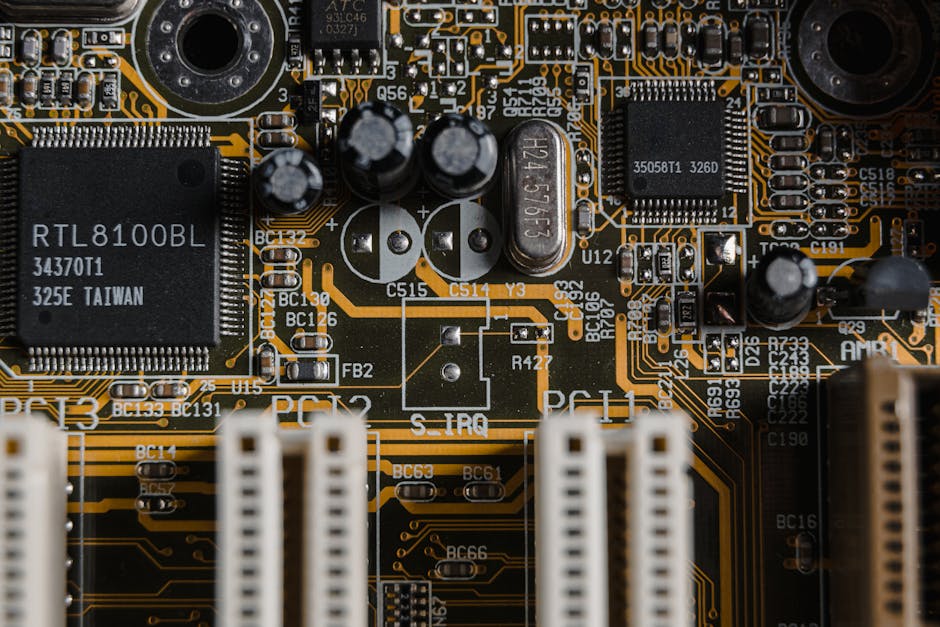

2. 避免信號干擾，提升信號完整性

• 高速信號敏感：對于高頻信號（如高速數字信號、射頻信號），焊盤上的過孔可能引入額外的寄生電容和電感，導致信號反射、串擾或衰減。

• 阻抗控制：在差分對或阻抗控制線路中，過孔的對稱性和位置偏差會破壞阻抗匹配，引發信號失真。

• 解決方案：將過孔移至焊盤外，并通過優化布線（如縮短殘根、使用背鉆技術）減少寄生效應。

3. 降低制造成本，提高良品率

• 鉆孔工藝限制：若過孔位于焊盤上，鉆孔時可能因鉆頭偏移或抖動導致焊盤損傷，增加報廢風險。

• 塞孔需求：某些設計需對過孔進行塞孔處理（如防止焊料流入內層），若過孔在焊盤上，塞孔工藝可能影響焊接可靠性。

• 解決方案：錯開過孔位置可簡化制造流程，降低不良率。

4. 優化熱管理，避免局部過熱

• 散熱問題：大功率元件的焊盤需良好散熱，若過孔位于焊盤上，可能形成熱通道，導致局部溫度過高，影響元件壽命或引發焊接問題。

• 解決方案：通過熱過孔（Thermal Via）設計，將過孔集中布置在焊盤外特定區域，既滿足散熱需求又避免干擾焊接。

5. 符合設計規范與可制造性要求

• IPC標準：IPC-2221等標準明確建議避免過孔與焊盤重疊，以確保焊接可靠性和信號完整性。

• DFM（可制造性設計）：錯開過孔位置是DFM的重要原則之一，能減少生產中的變量，提高產品一致性。

實際應用中的注意事項

• 例外情況：在BGA等高密度封裝中，可能需使用“Via-in-Pad”（盤中孔）技術，但需通過塞孔、電鍍填平等特殊工藝處理，確保焊接可靠性。

• 布局優化：通過合理規劃層疊結構和布線，將過孔集中在元件間的空閑區域，減少對關鍵信號的影響。

總結

過孔錯開焊盤位置是PCB設計中平衡性能、可靠性與制造成本的關鍵措施。通過避免焊料流失、減少信號干擾、優化工藝流程，可顯著提升產品質量和生產效率。設計時應結合具體需求（如信號頻率、元件類型、制造工藝）靈活應用這一原則。
